🏗️ Подготовка 1: Сборка марсианской базы МАРС-1
Строительство умного дома для колонистов
🤖 Доктор Мариус: «Отлично, юный Колонизатор! Теперь мы приступаем к самой важной части миссии — сборке марсианской базы. Следуйте моим инструкциям точно, и мы создадим надежное убежище для будущих покорителей Красной планеты!»

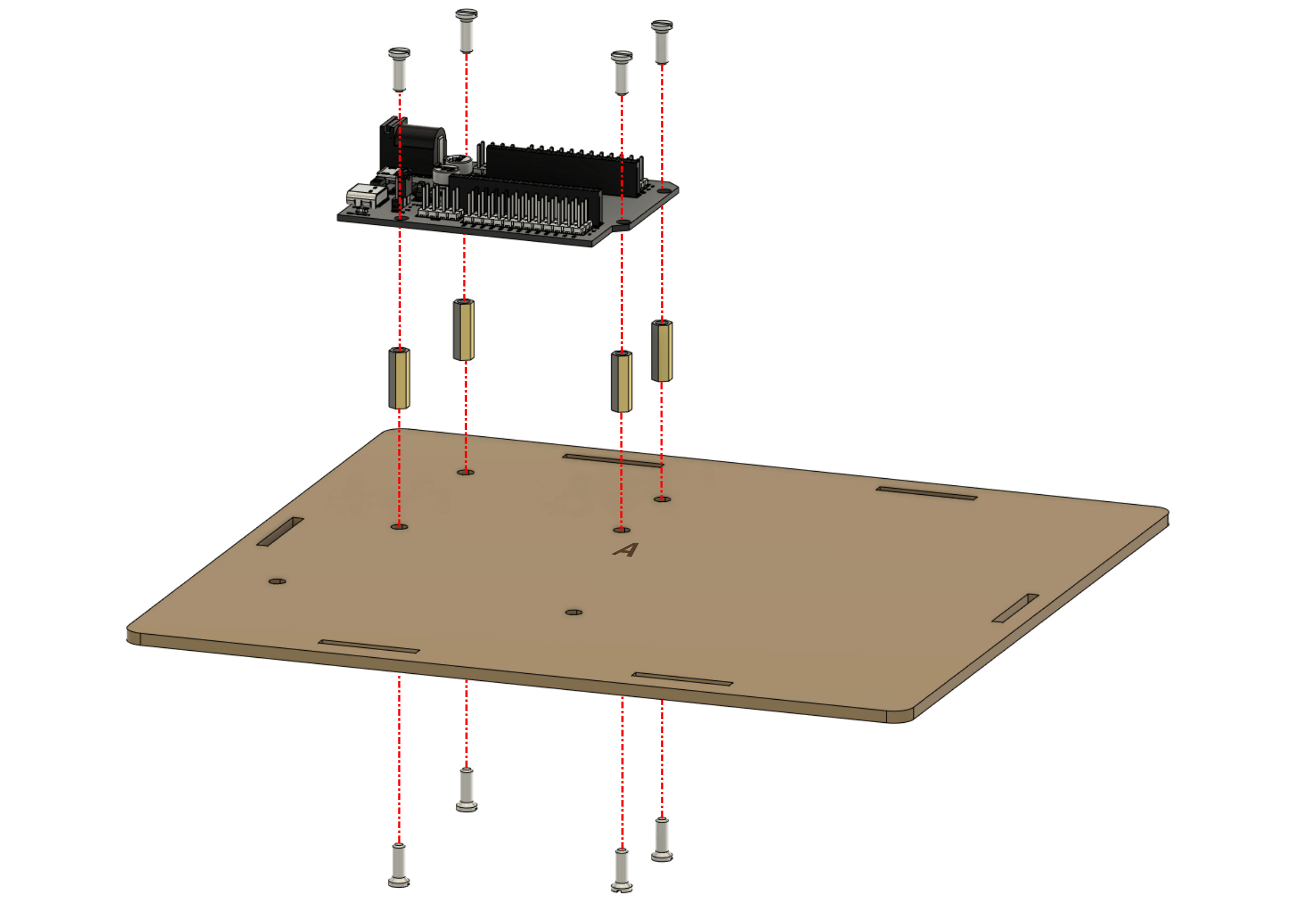

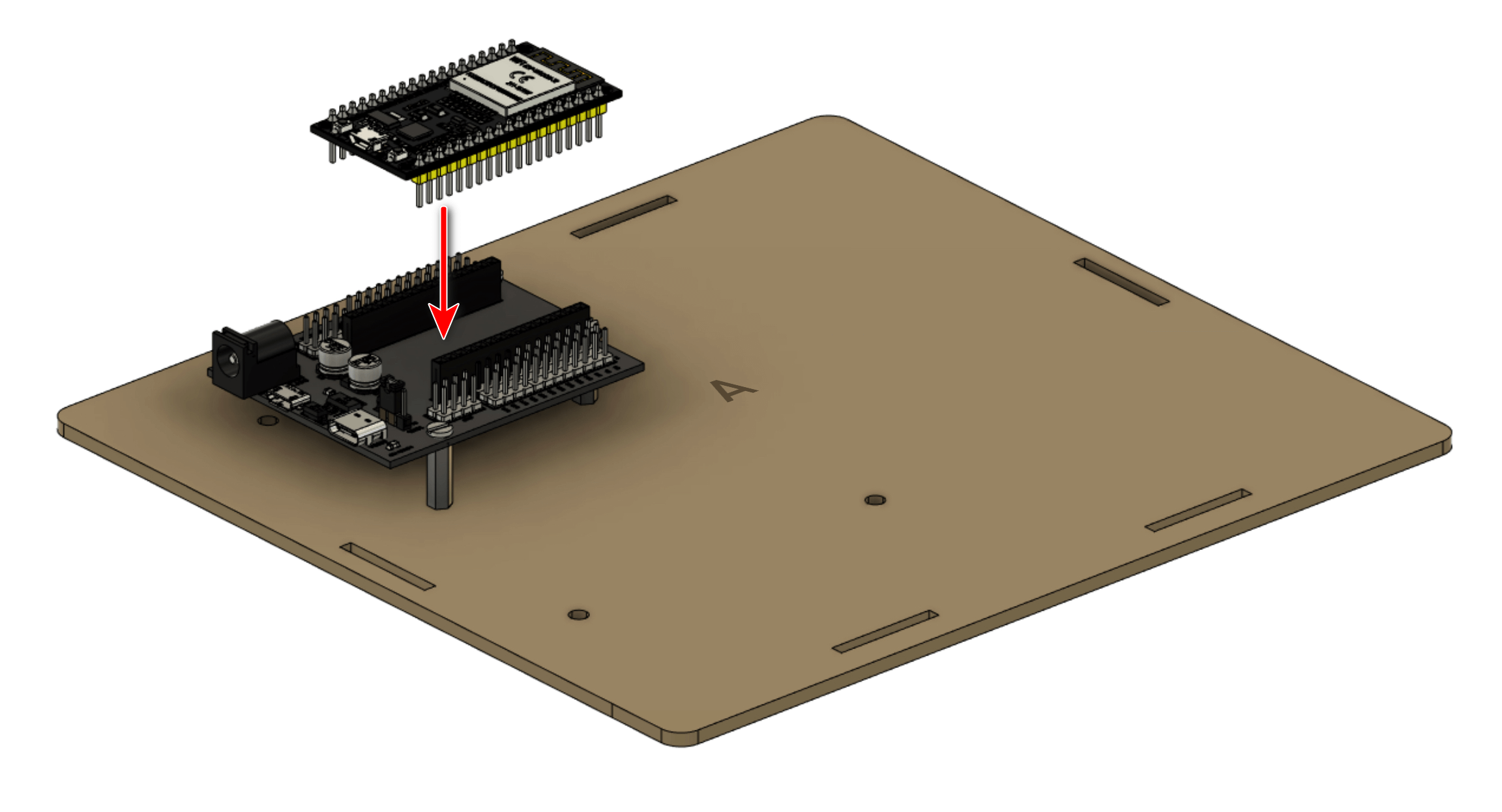

🔧 Шаг 1: Установка центра управления базой
Устанавливаем мозг нашей марсианской станции
Необходимые компоненты:
-
-
- • Винты M3x10 мм — 4 шт
- • Медные стойки M3*14мм — 4 шт
- • Плата расширения ESP32 — 1 шт
- • Контроллер ESP32 — 1 шт
-

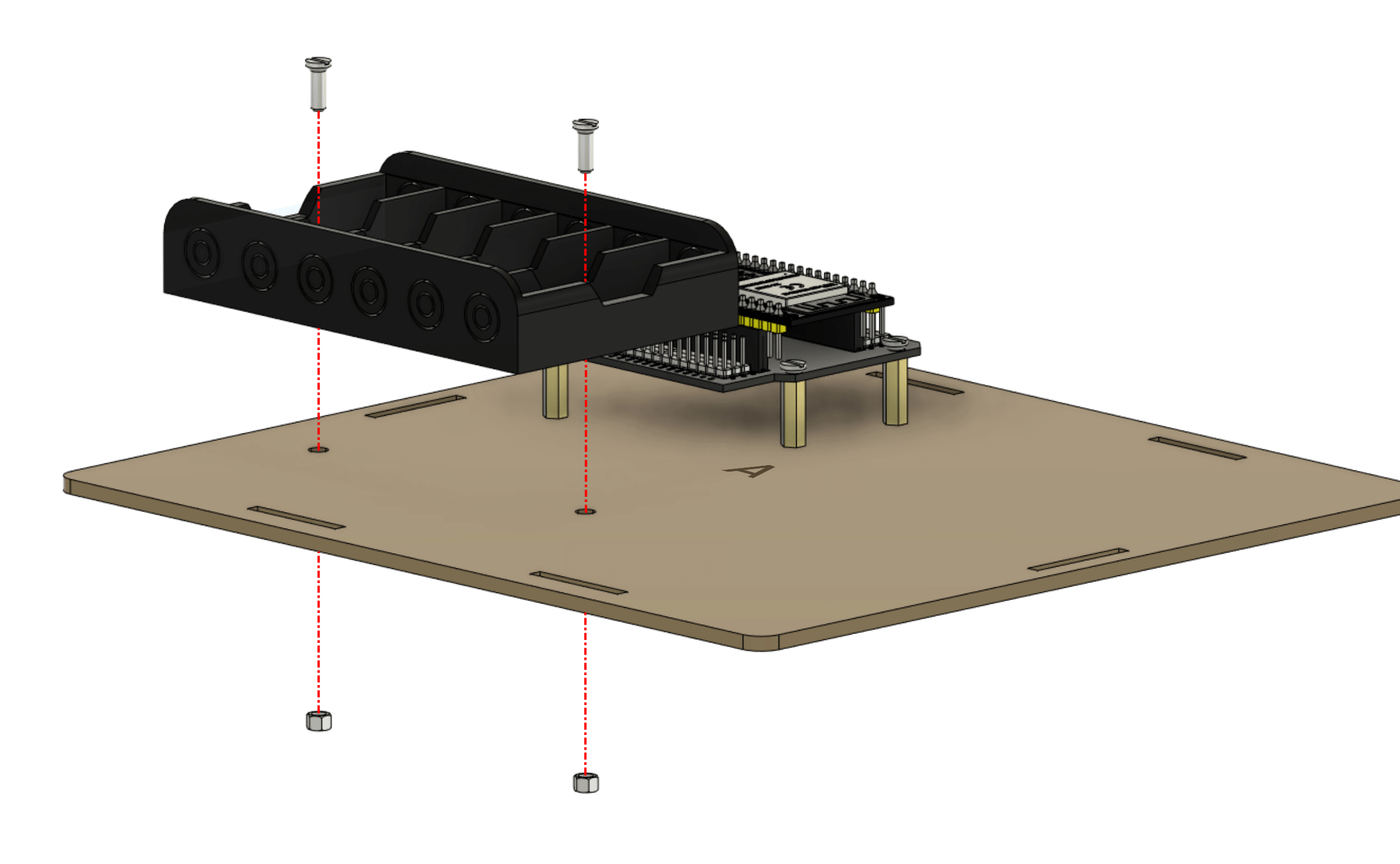

🔋 Шаг 2: Установка системы энергоснабжения
Подключаем автономное питание марсианской базы
Необходимые компоненты:
- • Гайки M3 — 2 шт
- • Винты M3x8 мм с потайной головкой — 2 шт (из оставшихся)
- • Отсек для батареек 6 х АА — 1 шт

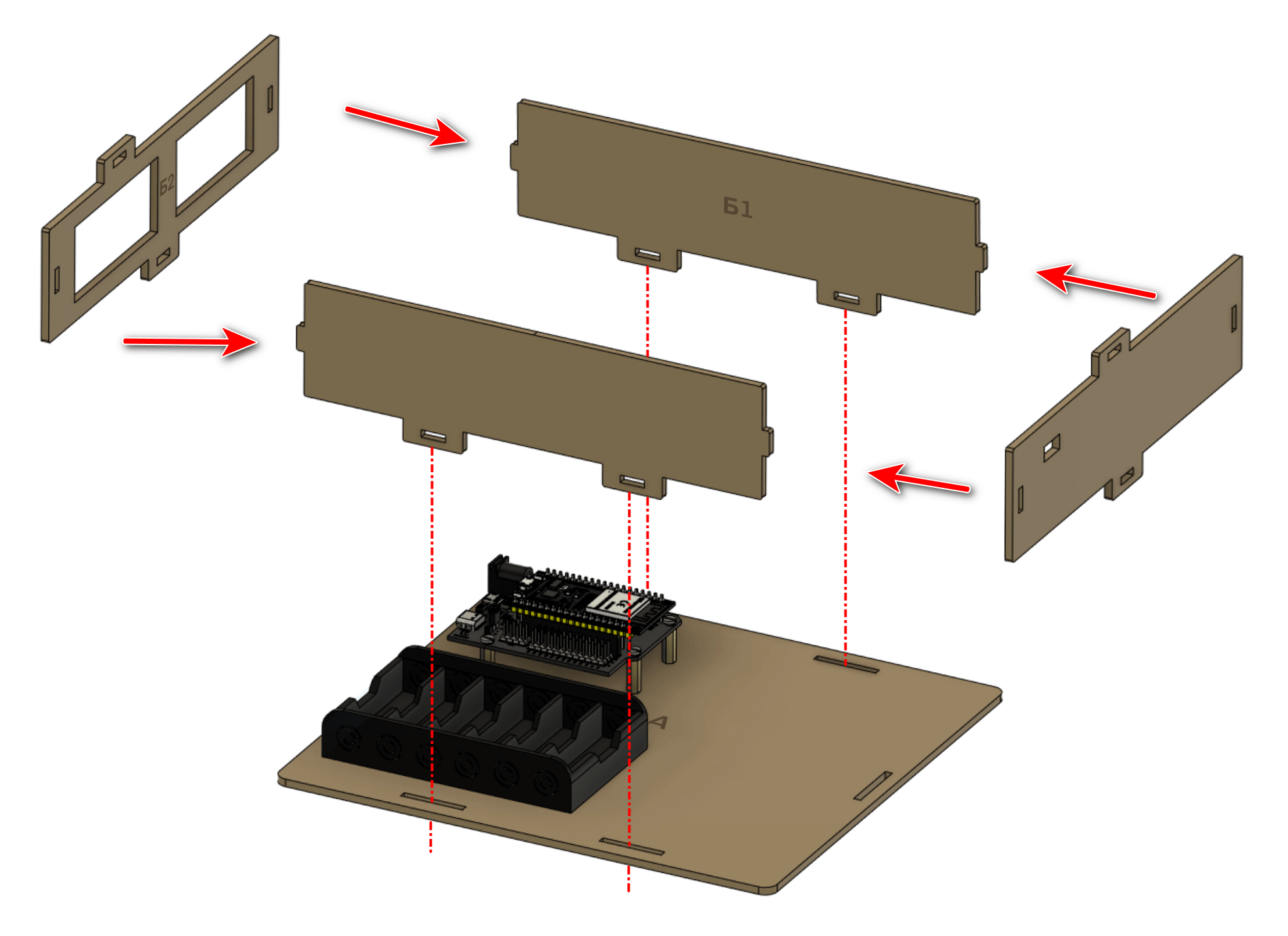

🛡️ Шаг 3: Установка защитного периметра
Создаем первую линию защиты от марсианских бурь

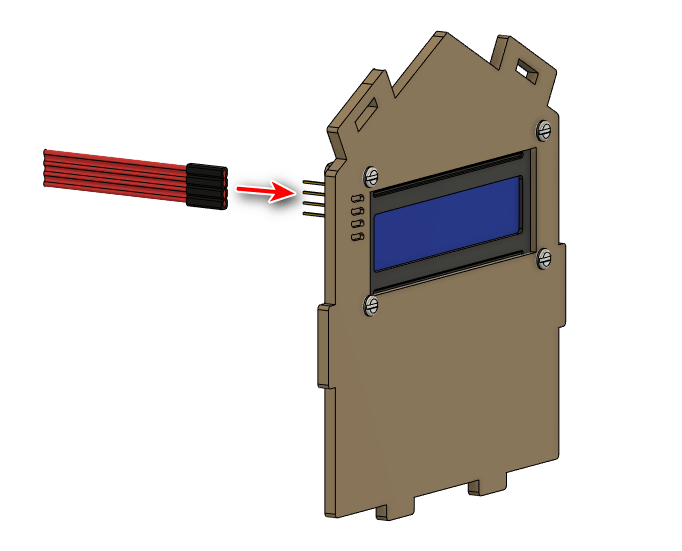

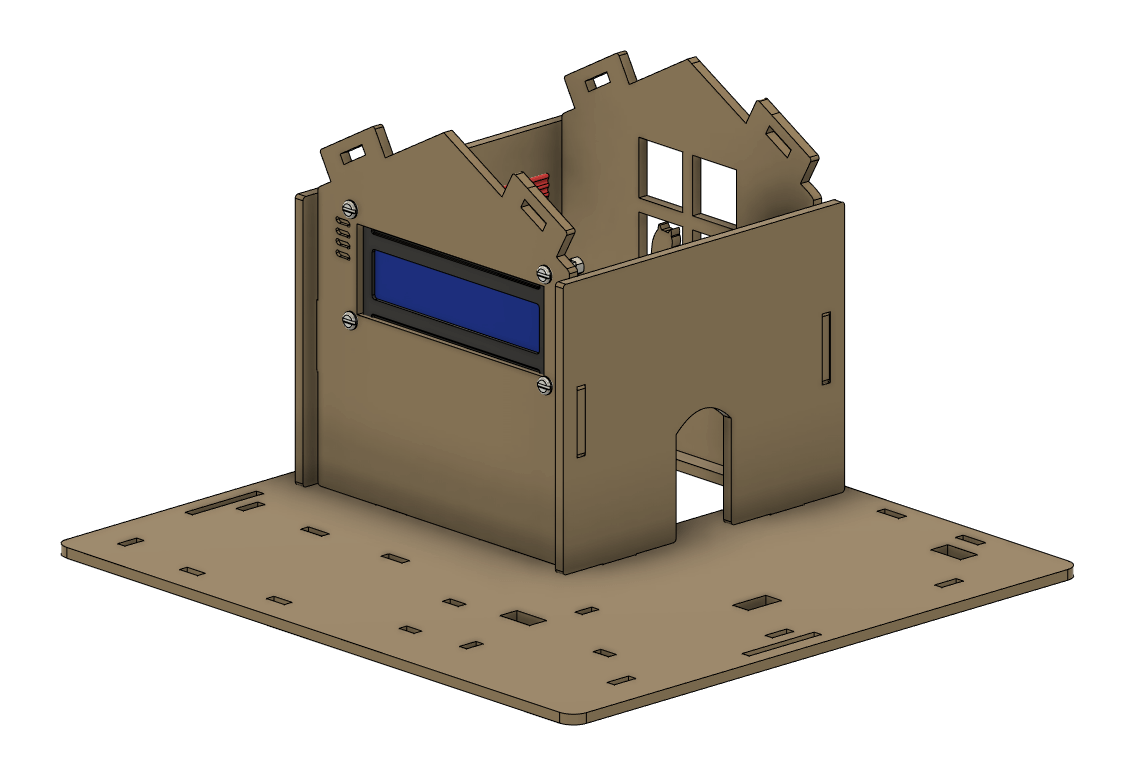

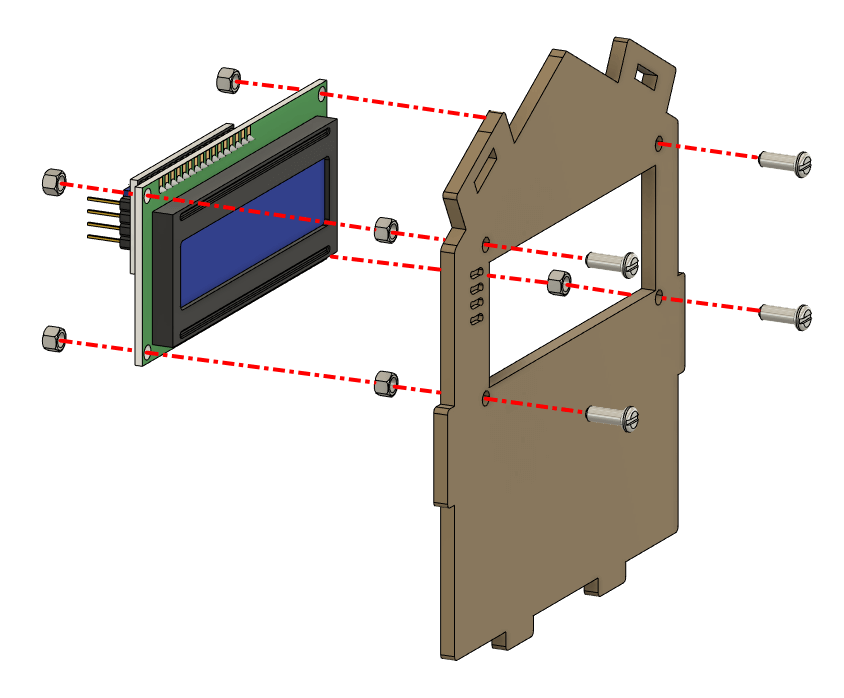

📟 Шаг 4: Сборка корпуса с системой мониторинга
Устанавливаем главный информационный дисплей базы
Необходимые компоненты:
- • Дисплей LCD1602 I2C — 1 шт
- • Винты M3x10 мм — 4 шт
- • Гайки M3 — 8 шт
- • Кабель 4P — 1 шт
Кабель 4Р
Черный — GND, Красный — VCC, Белый — SDA, Желтый — SCL

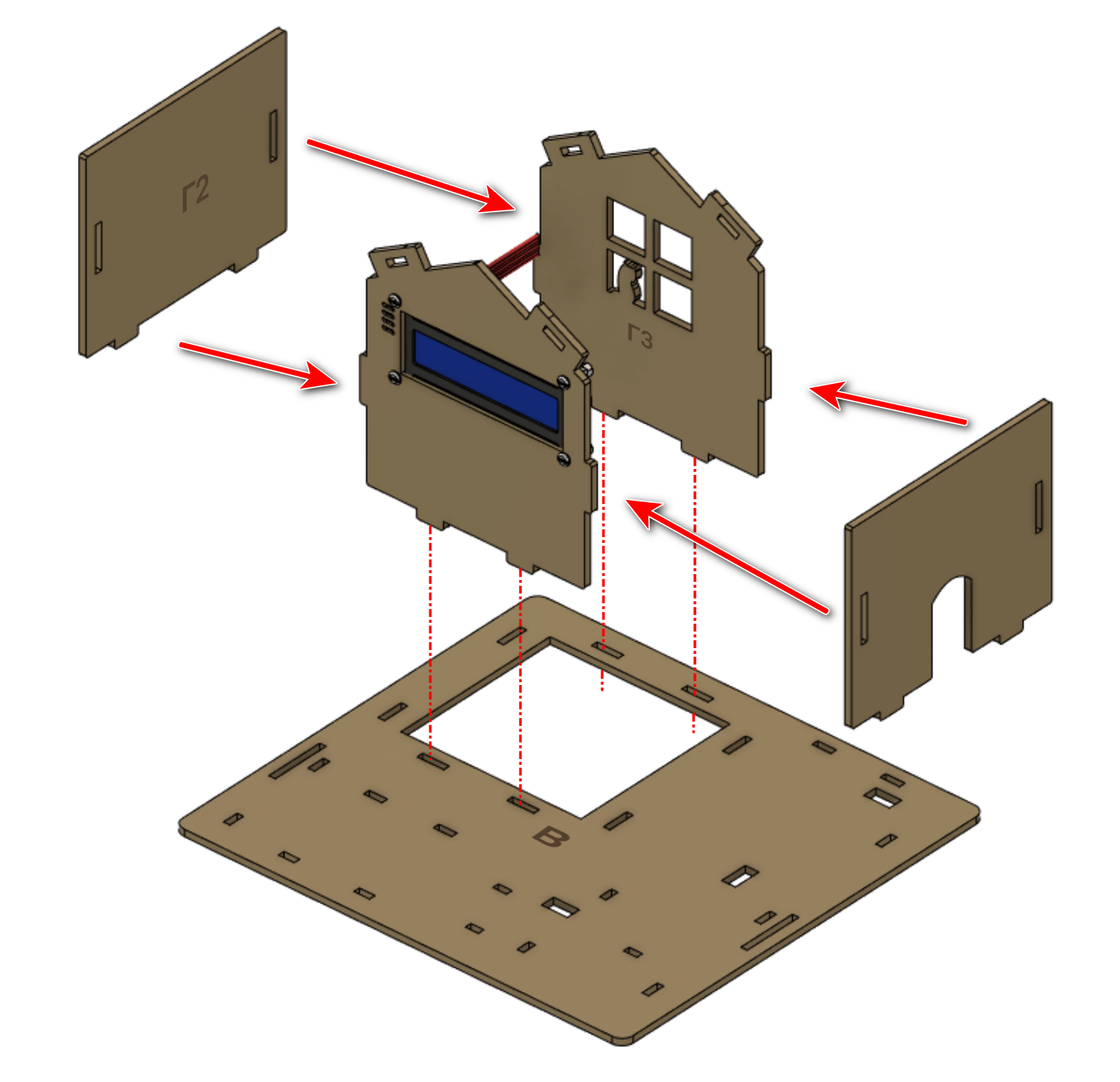

🏠 Шаг 5: Сборка жилого модуля
Собираем основную структуру марсианской базы

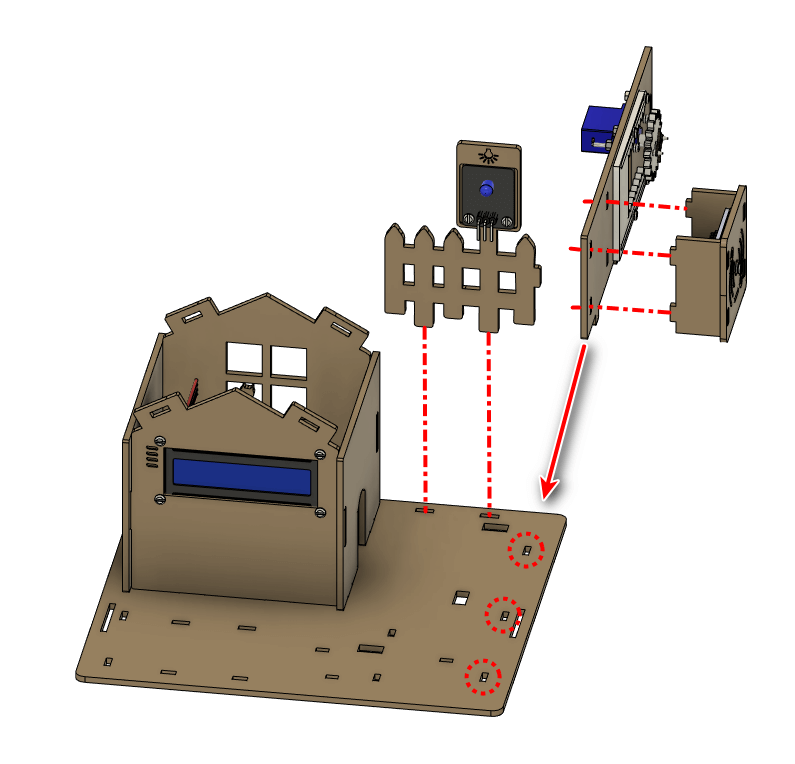

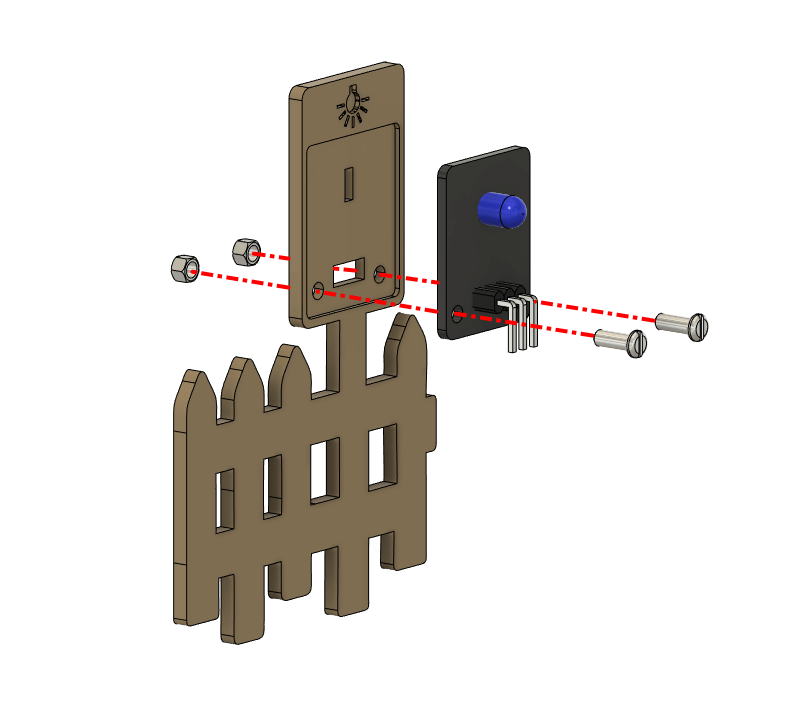

💡 Шаг 6: Установка сигнального маяка
Устанавливаем навигационный маяк для космических кораблей
Необходимые компоненты:
- • Модуль с синим светодиодом — 1 шт
- • Винты M3x10 мм — 2 шт
- • Гайки M3 — 2 шт

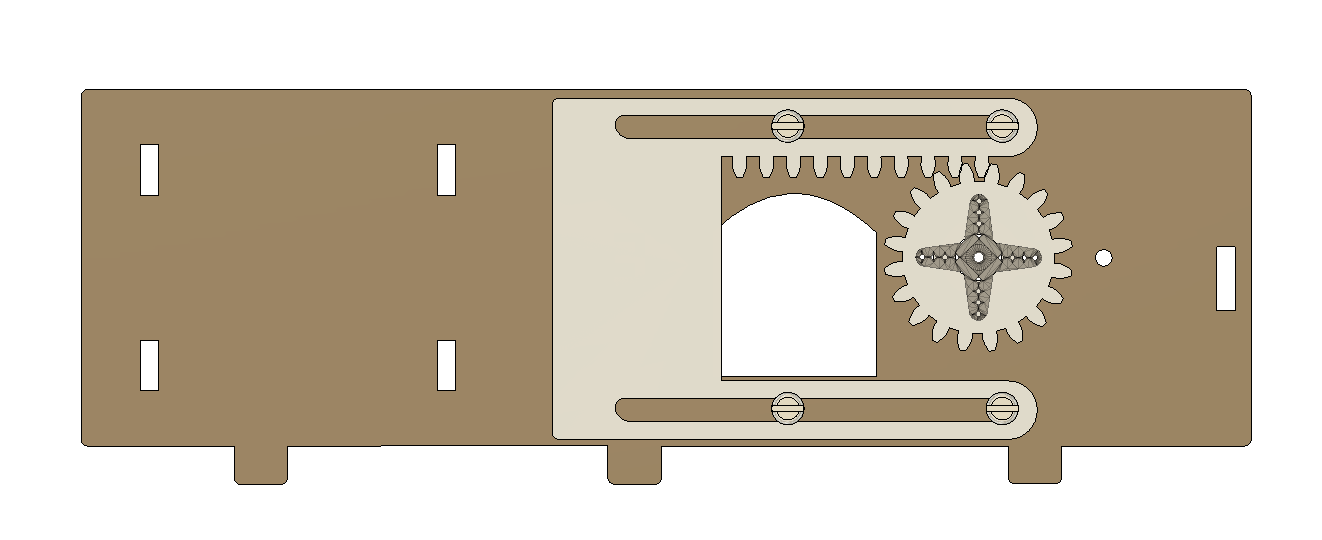

🚪 Шаг 7: Сборка герметичного шлюза
Создаем автоматический вход в марсианскую базу

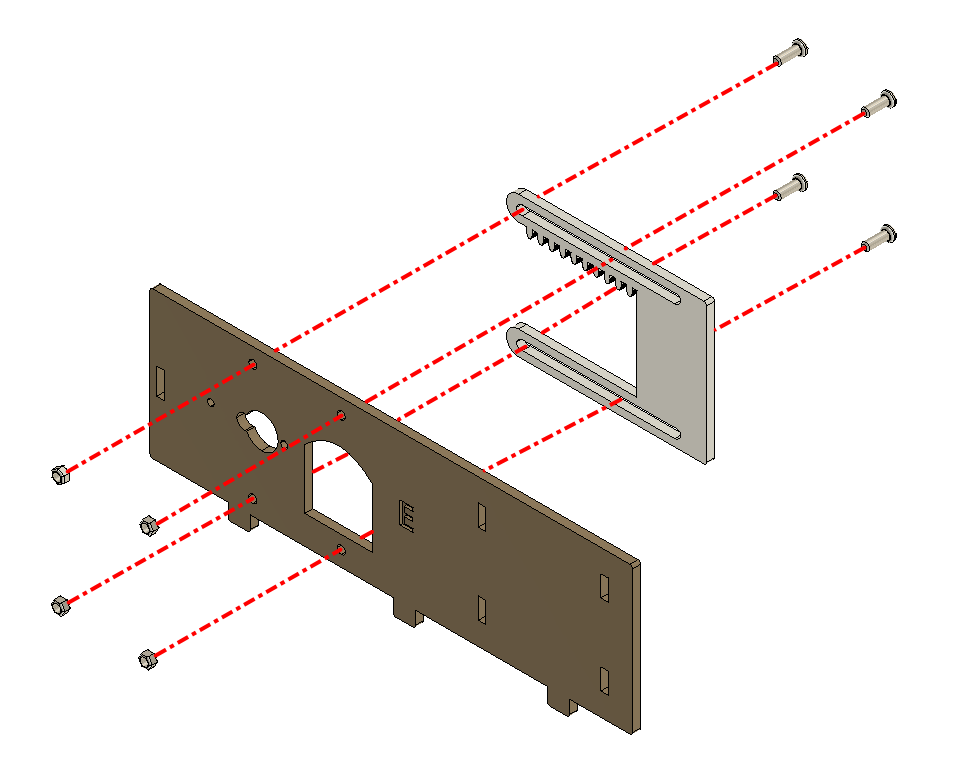

Часть 1 — Установка основания шлюза:
- • Гайки M3 — 4 шт
- • Детали из акрила — 1 шт (основание)
- • Винты M3x14 мм — 4 шт

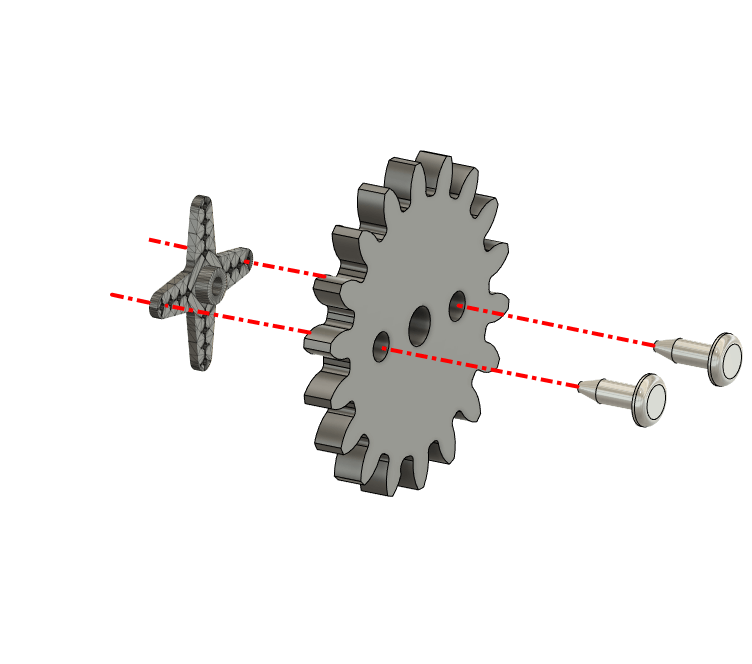

Часть 2 — Установка механизма открытия:
- • Детали из акрила — 1 шт (шестерня)
- • Качалка для сервопривода — 1 шт
- • Саморезы M1,4×5 мм для серво — 2 шт

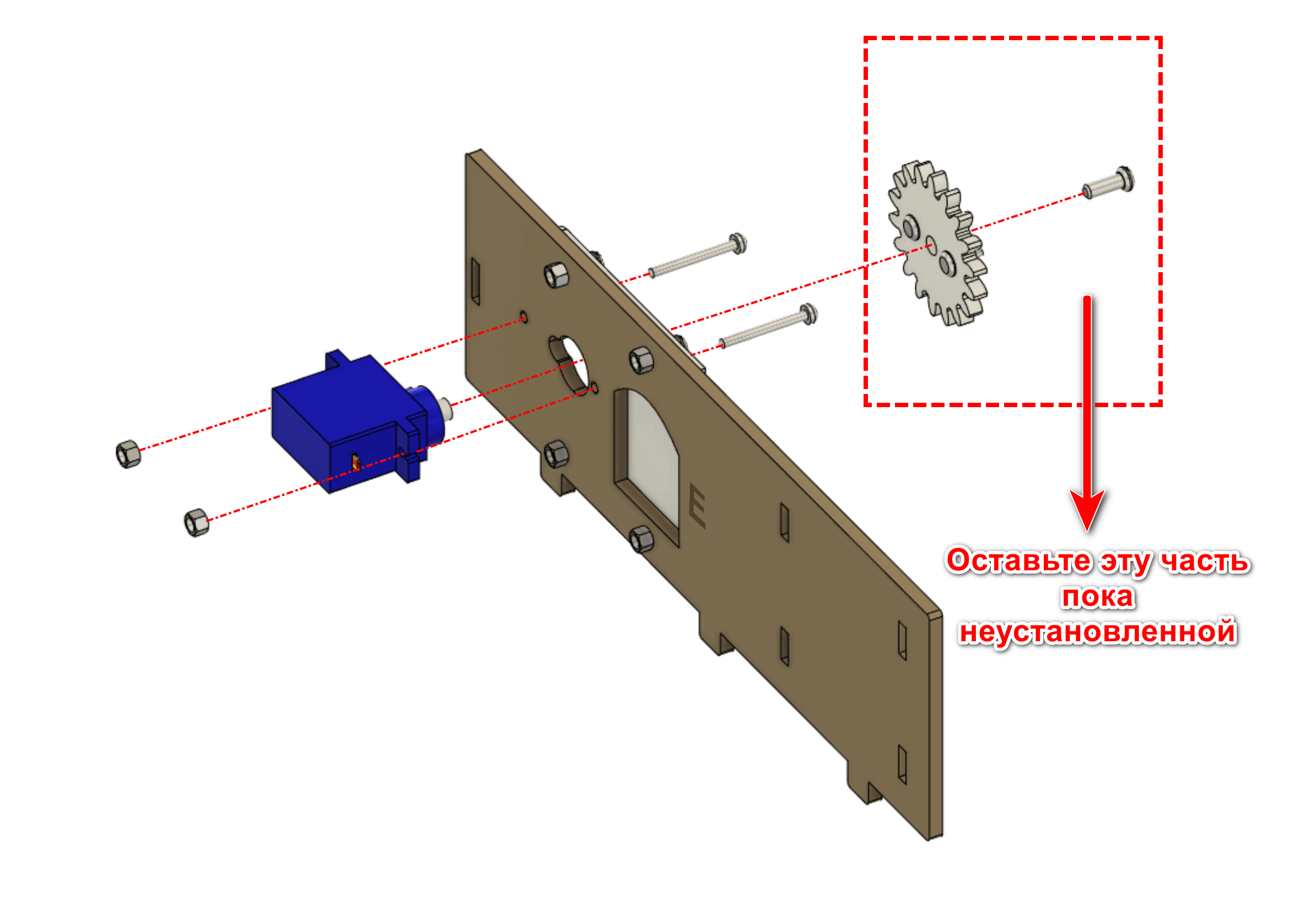

Часть 3 — Установка привода шлюза:
- • Сервопривод SG90 9G — 1 шт
- • Винты M2x12 мм — 2 шт
- • Гайки M2 — 2 шт

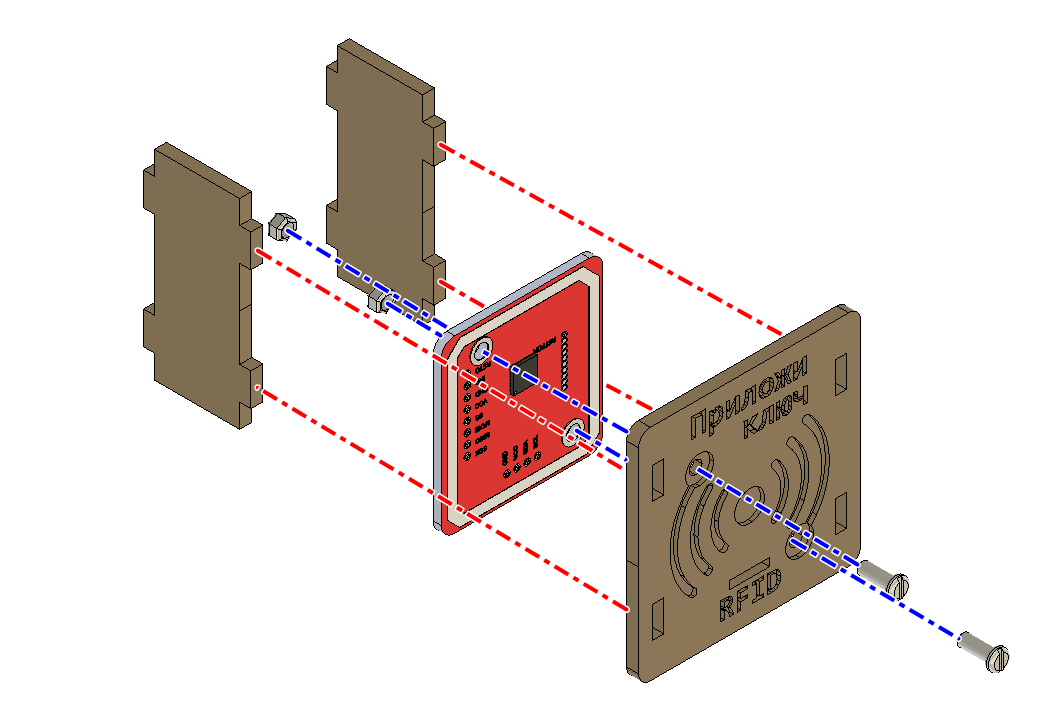

🔐 Шаг 8: Установка системы идентификации колонистов
Монтируем систему контроля доступа на базу
Необходимые компоненты:
- • RFID модуль + ключ + карта — 1 комплект
- • Винты M3x10 мм — 2 шт
- • Гайки M3 — 2 шт

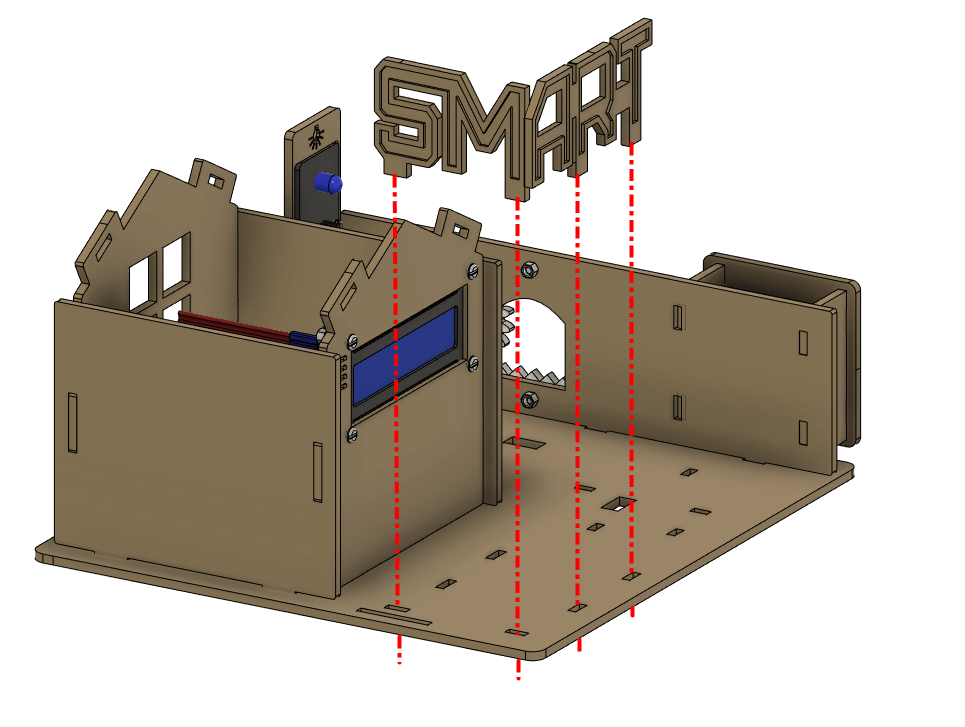

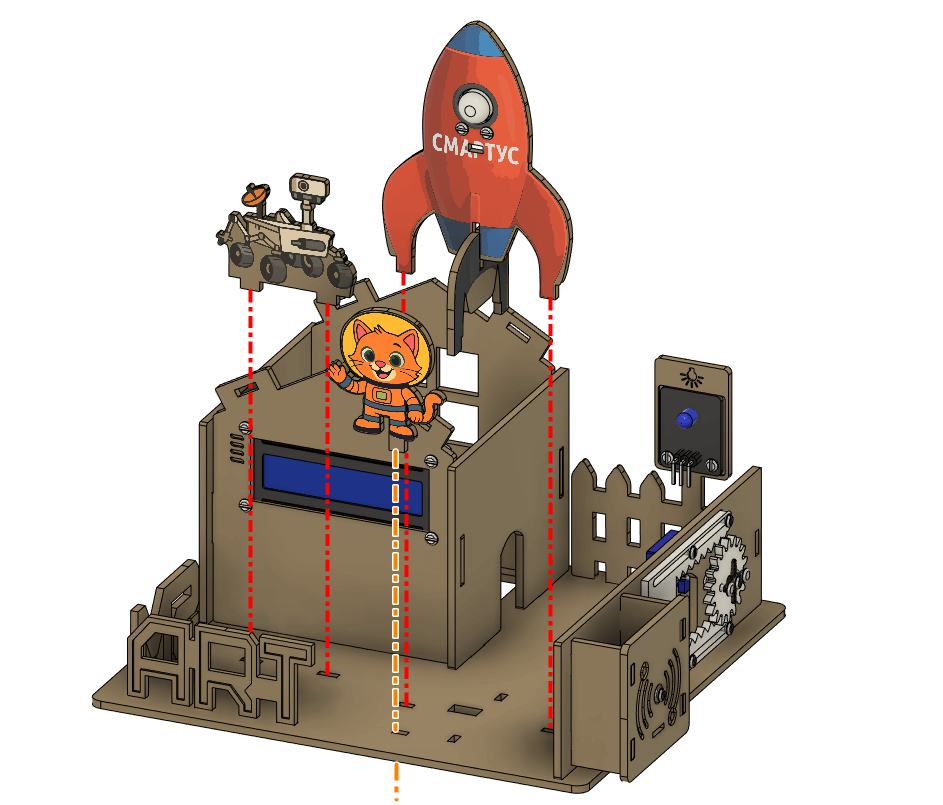

🌌 Шаг 9: Обустройство территории базы
Подготавливаем площадку для посадки космических кораблей
☁️ Шаг 10: Монтаж купола с системами жизнеобеспечения
Устанавливаем датчики мониторинга атмосферы

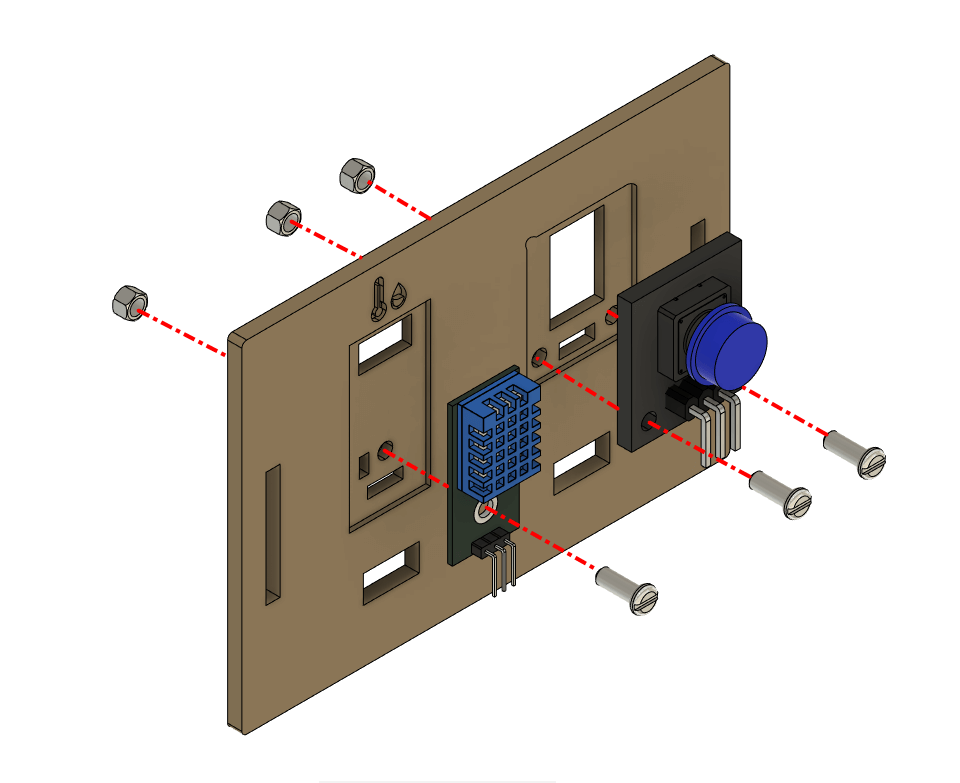

Часть 1 — Датчики климата и управления:
- • Датчик температуры и влажности DHT11 — 1 шт
- • Модуль кнопки — 1 шт
- • Винты M3x10 мм — 3 шт
- • Гайки M3 — 3 шт

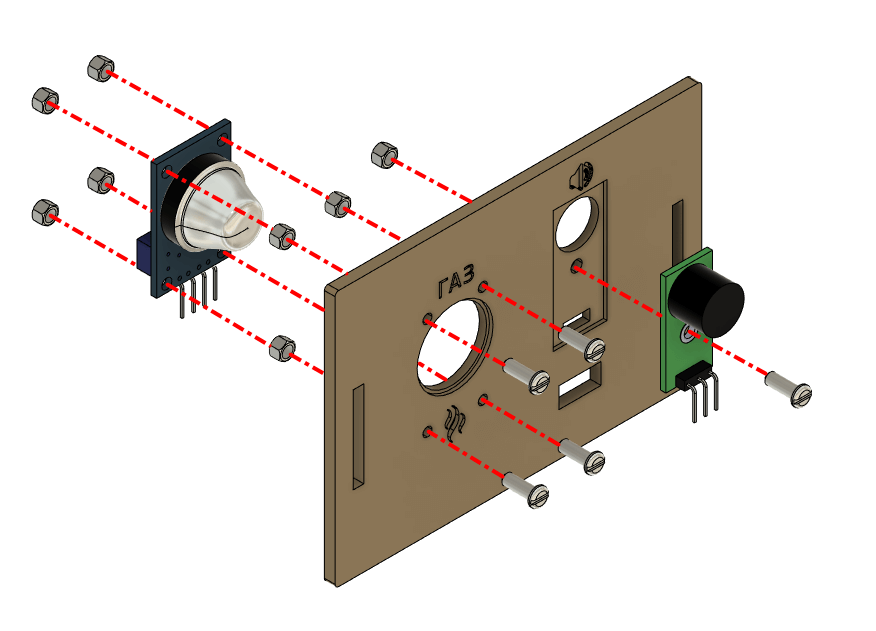

Часть 2 — Системы безопасности:
- • Датчик газа MQ-4 — 1 шт
- • Модуль P-зуммера — 1 шт
- • Винты M3x10 мм — 1 шт
- • Гайки M3 — 1 шт
- • Винты M2x12 мм — 4 шт
- • Гайки M2 — 4 шт

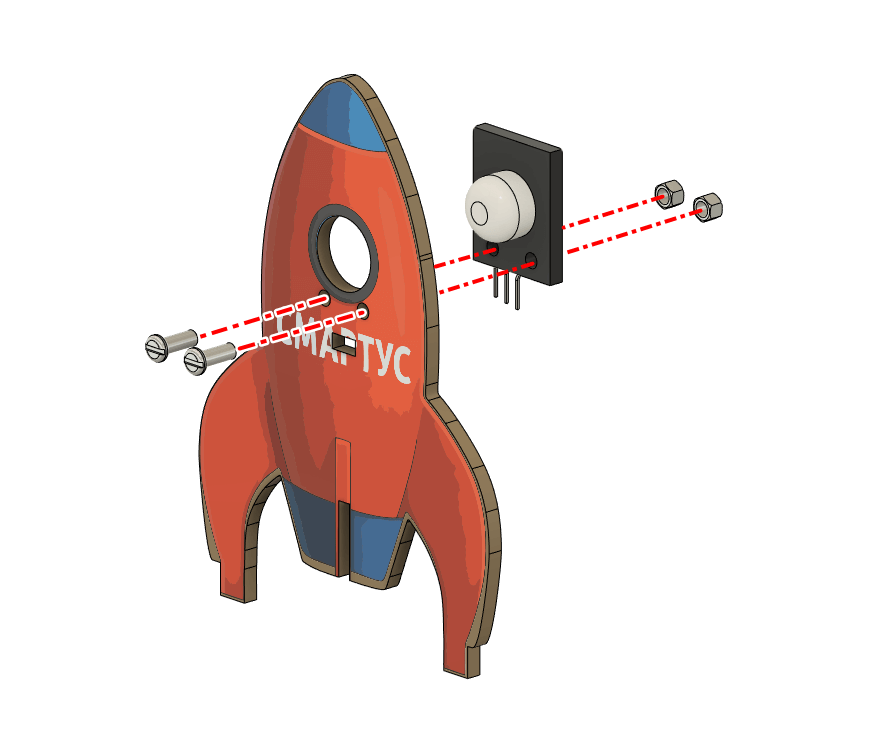

🚀 Шаг 11: Сборка спасательной ракеты
Подготавливаем транспорт для экстренной эвакуации
🏗️ Шаг 12: Установка защитного купола
Монтируем герметичный купол базы

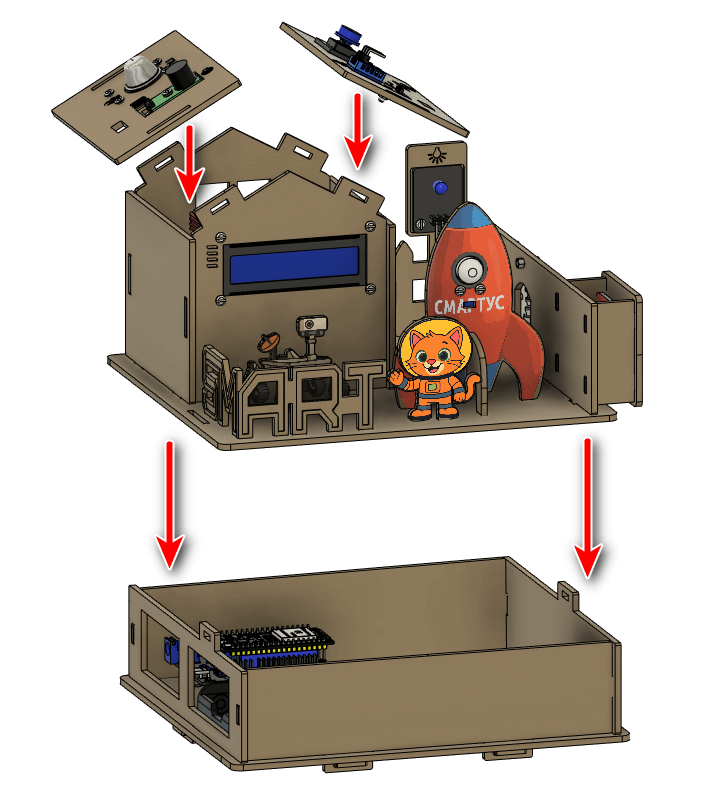

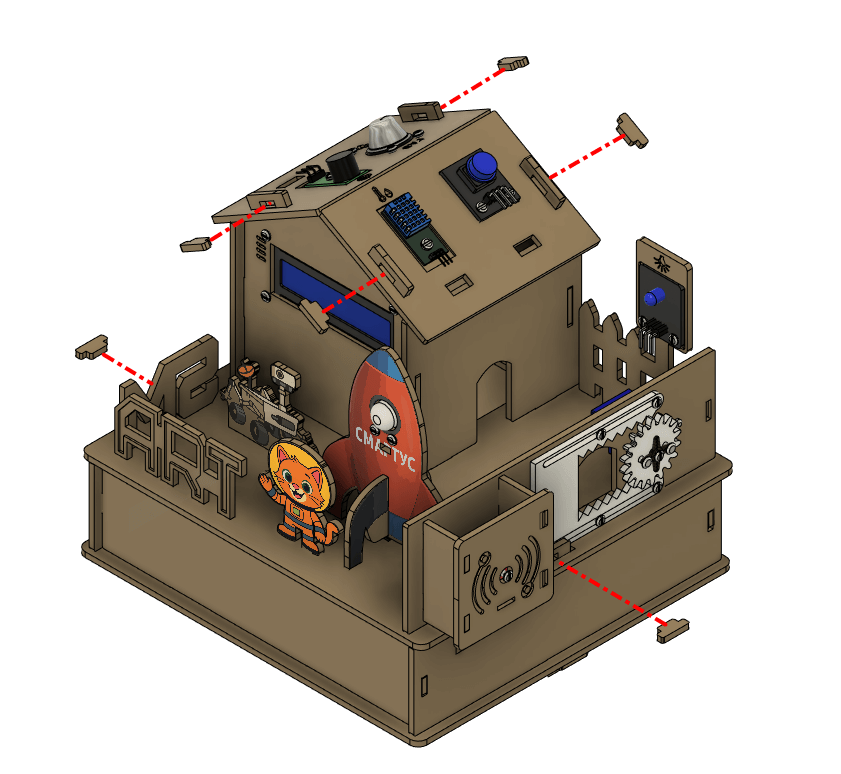

🔩 Шаг 13: Финальное крепление модулей
Объединяем все части в единую базу

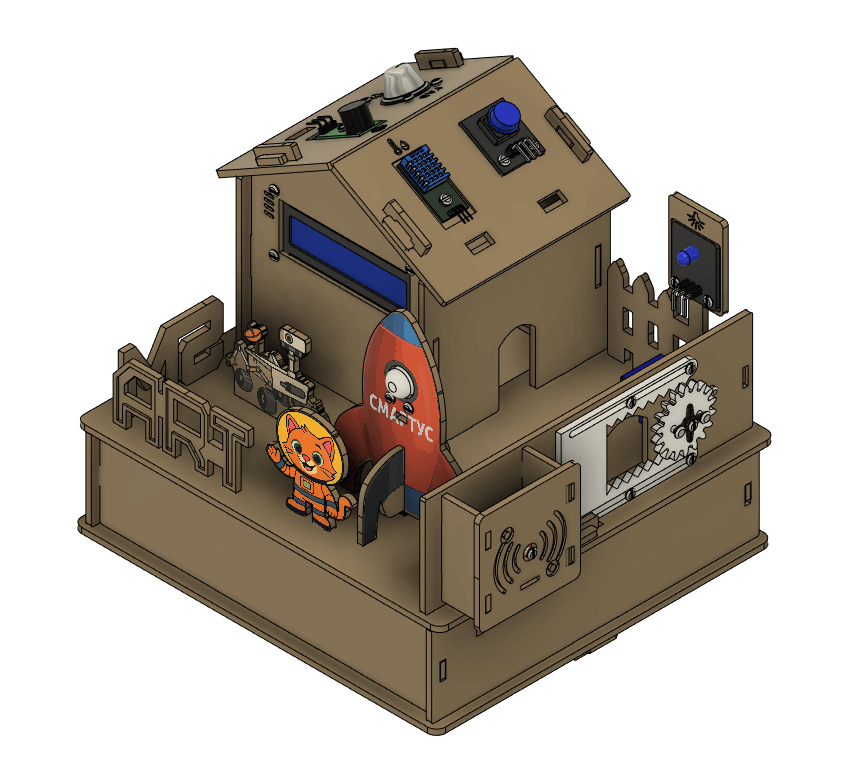

🎉 Шаг 14: Марсианская база МАРС-1 готова!
Поздравляем! Вы успешно собрали умный дом для колонистов!
⚡ Шаг 15: Подключение систем жизнеобеспечения
Активируем все системы марсианской базы
⚠️ ВАЖНО: Будьте очень внимательны при подключении! От правильности соединений зависит жизнь будущих колонистов!
Черные и фиолетовые провод в G=GND
Красные и синие в V = VCC
Зеленые в S = DAT=I/O
Обратите внимание, что датчик температуры и влажности DHT11 и P-зуммер подключаются проводами 3Р со стрелкой.
Датчик газа MQ-4 провод 4р со стрелкой.
Стрелка направлена в датчик!
Остальные модули подключаются проводами без стрелки в соответствии со схемой.

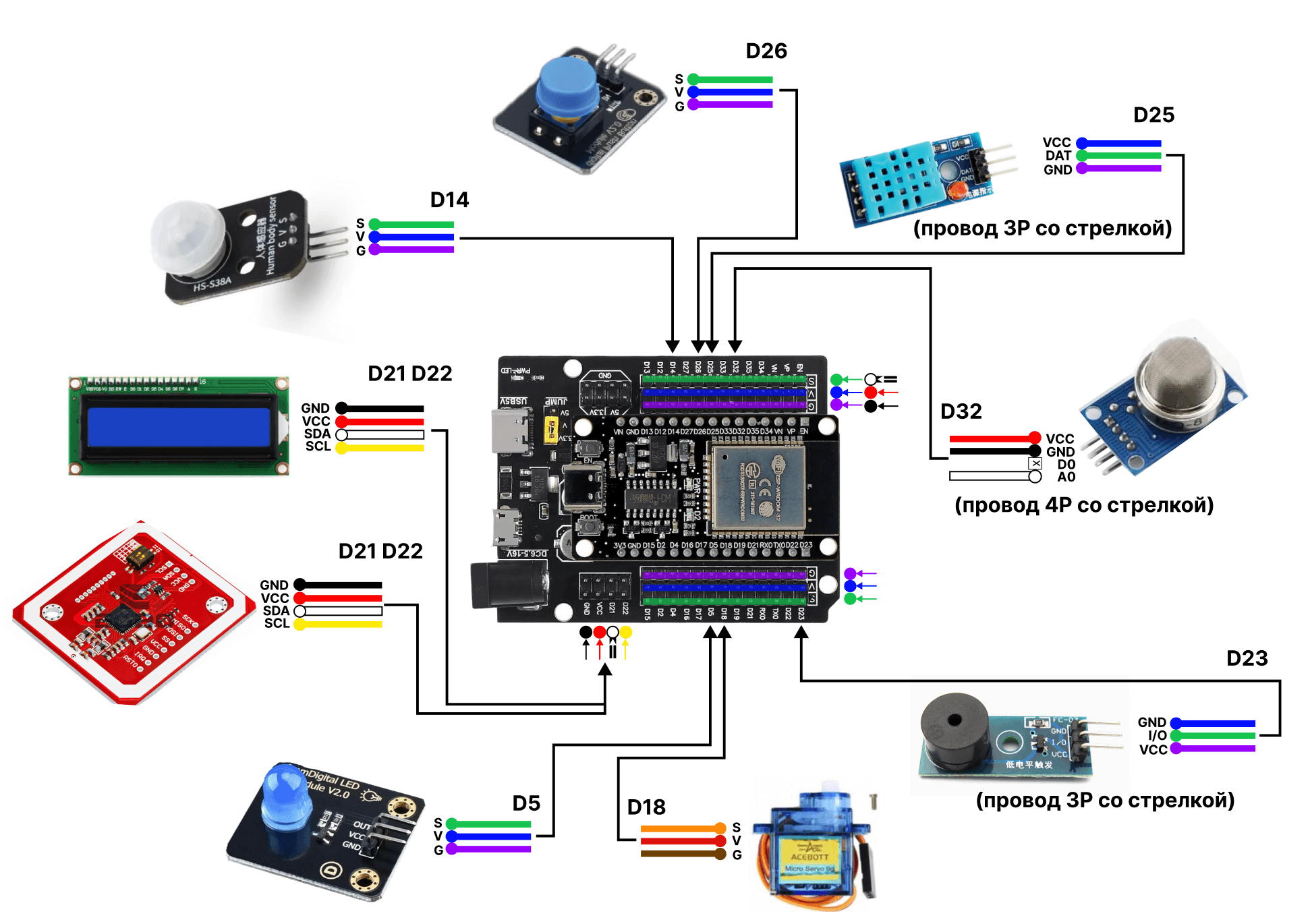

| 🔌 Схема подключения систем марсианской базы | ||
| Порт подключения | GPIO пин | Система базы |
| 05 | Модуль с синим светодиодом (сигнальный маяк) | |
| 18 | Сервопривод SG90 9G (герметичный шлюз) | |
| 23 | Модуль P-зуммера (сигнализация) | |
| 14 | Датчик движения PIR (обнаружение колонистов) | |
| 25 | Датчик температуры и влажности DHT11 | |
| 26 | Модуль кнопки (пульт управления) | |
| I2C | Дисплей LCD1602 I2C | |
